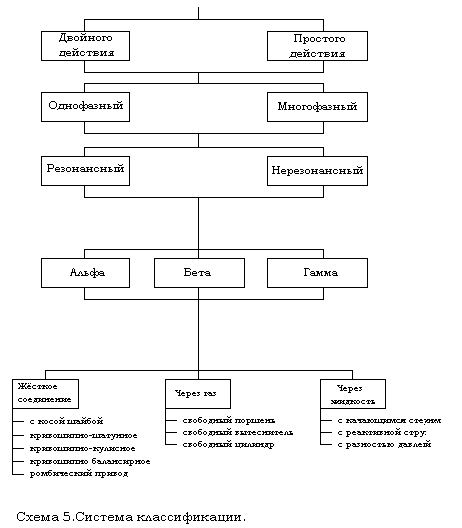

- 2. Классификация двигателей. 3. Схема работы двигателя Стирлинга. Известен класс двигателей, вред от которых минимален, - это двигатели Стирлинга..
- Дви́гатель Сти́рлинга — тепловая машина, в которой рабочее тело, в виде газа или жидкости, движется в замкнутом объёме, разновидность двигателя.
- Реферат : Двигатель Стирлинга - прошлое, настоящее и будущее. Введение 21 сентября 1816 года в Эдинбурге, столице Шотландии Роберт Стирлинг.
- Двигатели Стирлинга имеют высокий кпд, могут работать с любым источником теплоты, бесшумны, в них не расходуется рабочее тело.
- Двигатель Стирлинга — тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания.
- Стирлинга двигатель — двигатель внешнего сгорания. Курсовая работа, реферат. Поэтому «двигатели Стирлинга» очень экологически выгодны.
Механический привод в аппаратах «искусственное сердце» . Универсальные энергетические системы . З а к л ю ч е н и е . Л и т е р а т у р а . П р и л о ж е н и е . В В Е Д Е Н И ЕНа рубеже веков человечество смотрит в будущее с надеждой.
Надежда эта вполне оправдана: ученая мысль не стоит на месте, напротив, предлагает все новые и новые разработки, внедряя в нашу жизнь все более экономичные, экологически безопасные и перспективные технологии. В полной мере это касается альтернативного двигателестроения и использования так называемых "новых" альтернативных видов топлива: ветра, солнца, воды и других источников энергии. Двигатели - сердце современной цивилизации.
Они обеспечивают рост производства, сокращают расстояния. Благодаря им человек получает энергию, свет, тепло, информацию, Наиболее распространенные в настоящее время двигатели внутреннего сгорания имеют ряд существенных недостатков: их работа сопровождается шумом, вибрациями, они выделяют вредные отработавшие газы и потребляют много топлива. Известен класс двигателей, вред от которых минимален, - это двигатели Стирлинга. Они работают по замкнутому циклу, без непрерывных микровзрывов в рабочих цилиндрах, практически без выделения вредных газов, да и топлива им требуется значительно меньше. Двигатель Стирлинга был изобретен 2. Эдинбурге, столице Шотландии Робертом Стирлингом.
Это было приблизительно за 8. Стирлинга пользовался значительной популярностью да начала ХХ века. В 1. 81. 6 году Стирлинг получил патент на «машину, которая производит движущую силу посредством нагретого воздуха». В 1. 82. 7 и 1. 84. А в 1. 84. 5 году на литейном заводе в Дании была пущена машина Стирлинга мощностью 5.
Долгое время после этого Двигатели Стирлинга не строились. И только в 1. 89. С конца XIX века, в связи с успехами в развитии двигателей внутреннего сгорания и отсутствия подходящих конструкционных материалов в значительной степени затруднило его дальнейшее совершенствование, интерес к двигателю Стирлинга утратился окончательно, и только с 1. В 5. 0- е годы ХХ века быстрое развитие технологии производства различных материалов вновь открыло перед двигателем Стирлинга некоторые перспективы, однако настоящий интерес к нему возродился только во времена так называемого "«энергетического кризиса». Именно тогда особенно привлекательными показались потенциальные возможности этого двигателя в отношении экономического потребления обычного жидкого топлива, что представлялось особенно важным в период роста цен на топливо в геометрической прогрессии.
Что представляет собой двигатель Стирлинга? Двигатель Стирлинга - это машина, работающая по замкнутому термодинамическому циклу, в которой циклические процессы сжатия и расширения происходят при различных уровнях температур, а управление потоком рабочего тела осуществляется путем изменения его объема. Работа двигателей характеризуется 1) Высокими значениями среднего давления газа; 2) Свободным от масла рабочим пространством; 3) Отсутствием клапанного механизма; 4) Передачей тепла через стенки цилиндра или теплообменник. Данное определение является обобщенным для большого семейства машин Стирлинга, различающихся по своим функциям, характеристикам и конструктивным схемам. Эти двигатели могут быть роторными и поршневыми различной степени сложности. Указанные машины способны работать как двигатели, тепловые насосы, холодильные установки и генераторы давления.
Вместе с тем, существуют машины, работающие по открытому циклу, в которых управление потоком рабочего тела осуществляется с помощью клапанов. Такие машины более точно могут быть названы двигателями Эриксона - по имени изобретателя. Между двумя типами этих машин, как правило, не делается никакого различия, поэтому название "двигатель Стирлинга" употребляется для всех без исключения регенеративных машин. Двигатель Стирлинга представляет собой преобразователь энергии, относящийся к типу тепловых двигателей, совершающих механическую работу на выходном валу при подводе к ним тепловой энергии. Полезная работа в рабочем цикле Стирлинга совершается, как и в других тепловых двигателях, посредством сжатия рабочего тела (гелий, водород) при низкой температуре и расширения того же рабочего тела после нагрева при более высокой температуре. Основные термодинамические процессы, протекающие в обычных тепловых двигателях: сжатие газа, поглощение тепла, расширение газа и отвод тепла, легко различимы и в цикле двигателя Стирлинга, однако имеется радикальное различие в том, как протекает процесс поглощения тепла в двигателе внутреннего сгорания (ДВС). В ДВС распыленное топливо соединяется с окислителем, как правило воздухом, до фазы сжатия или после этой фазы, и образовавшаяся горючая смесь отдает свою энергию во время кратковременной фазы горения (сгорания), в то время как в двигателе Стирлинга энергия поступает в двигатель и отводится от него через стенки цилиндра или теплообменник (Схема 1) .
Еще одним существенным различием между двигателем внутреннего сгорания и двигателем Стирлинга является отсутствие в последнем клапанов или отверстий для впуска и выпуска, поскольку рабочее тело (газ) постоянно находится в полостях двигателя. Скорость двигателя Стирлинга можно регулировать, изменяя количество газа в двигателе или величину среднего давления.
Применяя эти средства регулирования скорости, необходимо предусмотреть клапанный механизм с соответствующей системой патрубков, примыкающих к цилиндрам, но не составляющих с ними одно целое. При этом клапанный механизм имеет другое назначение и другие характеристики по сравнению с клапанным механизмом двигателя внутреннего сгорания. Работа двигателя Стирлинга по замкнутому циклу определяет как его преимущества, так и недостатки.
Например, поскольку рабочее газообразное тело постоянно находится в полости двигателя, отвод неиспользованного тепла в атмосферу полностью осуществляется через теплообменник, в то время как в двигателях, работающих по незамкнутому циклу, производится также выпуск горячих газов из цилиндров. Поэтому по сравнению с двигателем внутреннего сгорания двигателю Стирлинга требуется более развитая система охлаждения, как это видно из структуры энергетического баланса (Схема 2). В системах, предназначенных для транспортных средств, где экономия занимаемого двигателем объема является определяющим фактором, необходимость использования радиатора с увеличенным рабочим объёмом является недостатком, в то же время это может стать преимуществом в системах, потребляющих всю энергию, и в тепловых насосах, где холодильник больших размеров может увеличить КПД системы. Отсутствие клапанов в основном корпусе двигателя Стирлинга существенно и работа без периодических взрывов означают, что устранены основные источники шума, как газодинамического, так и механического. Это делает двигатель Стирлинга существенно менее шумным, чем другие устройства для выработки механической энергии с возвратно- поступательным движением, и тем самым более приемлемым с точки зрения социальных требований, а также перспективным для применения в военных целях. Хотя двигатель Стирлинга и получает энергию извне, его нельзя с достаточной строгостью назвать двигателем внешнего сгорания, поскольку любой источник тепла с подходящей температурой, например сфокусированная солнечная энергий, аккумулированная тепловая энергия, тепловая энергия, выделяющая при горении металла, ядерная энергия и т. В настоящее время в большинстве установок с двигателями Стирлинга применяется жидкое топливо из- за простоты его использования и из- за требований, обусловленных конкретным назначением установки.
В двигателях Стирлинга применяются регенеративные теплообменники (регенераторы), размещенные в каналах, по которым газ перемещается между горячей и холодной зонами двигательной установки. Функцией регенератора является попеременное накопление и возвращение части тепловой энергии, полученной в рабочем цикле двигателя. Передача энергии пульсирующему газовому потоку должна происходить таким образом, чтобы свести к минимуму подвод тепла к установке и в то же время поддерживать на заданном уровне мощность, снимаемую с вала. Результатом действия регенератора является возрастание КПД цикла, поэтому теплообменник такого типа - существенный элемент любого двигателя Стирлинга, рассчитанного на практическое применение.
Таким образом, правильнее определить двигатель Стирлинга как тепловой двигатель, работающий по замкнутому регенеративному циклу (Схема 3). В основе конструкции двигательной установки Стирлинга лежат принцип разделения горячей и холодной рабочих полостей и способ, с помощью которого рабочее тело направляется из одной полости в другую. Управлять эти потоком, искусственно поддерживая разность давлений в полостях, нежелательно, поскольку энергия, вырабатываемая двигателем Стирлинга, почти прямо пропорциональна давлению цикла, и, следовательно, падение давления уменьшает величину полезной механической работы, совершаемой двигателем. Поэтому для создания необходимых газовых потоков используют изменение физических объемов горячей и холодной рабочих полостей. Естественно предположить, что для этой цели требуется система поршень - цилиндр, а не система турбина - сопло. Особенно подходит такая система для создания возвратно- поступательного движения, хотя можно предположить, что роторный двигатель типа двигателя Ванкеля также пригоден для реализации принципа Стирлинга.
Все двигатели Стирлинга, как уже сконструированные, так и разрабатываемые, основаны на принципе возвратно- поступательного движения.
